Raspberry Pi: Das offizielle 7″ Display anschließen

Das offizielle 7″ Raspberry Touchscreen Display wird ganz einfach über ein Flachbandkabel und zwei Kabel für die Stromversorgung mit dem Raspberry Pi verbunden – dazu muss dieser ausgeschaltet sein, um einen Kurzschluss zu vermeiden.

Unsere Version des Raspbery Displays kam schon direkt zusammengebaut an: Ist das nicht der Fall, müssen die beiden orangenen Flachbandkabel des Displays zunächst mit der beiligenden Platine verbunden werden. Das breitere der Kabel wird dabei zunächst auf der Unterseite in die spezielle Haltevorrichtung geschoben (links und rechts sind zwei Pins, an denen sich die Abdeckung vorsichtig ca. einen Millimeter nach vorne ziehen lässt – jetzt kann man das Kabel einschieben und die Pins in ihre ursprüngliche Position zurückschieben. Als nächstes wird das dünnere Kabel (hier rechts im Bild) auf der anderen Seite der Platine in die Haltevorrichtung gesteckt.

Anschließend muss das weiße Flachbandkabel sowohl auf der Platine des Displays als auch auf dem Raspberry Pi eingesteckt werden: Dazu müssen wieder die beiden kleinen Pins vorsichtig abgezogen und dann das Kabel mit den silbernen Anschlüssen zur jeweils dünneren Seite der Halterung (auf dem Display: nach oben zeigend!) eingesteckt werden. Anschließend kann man das Kabel mit den kleinen Pins arretieren.

Anschließend kann das Display mit Strom versorgt werden – das geht entweder über den Micro-USB Anschluss auf der Platine (im oberen Bild in der Mitte unten zu sehen: auf der Platine findet sich die Markierung “PWR IN”) oder über zwei kleine Kabel, die auf die GPIO-Ports des Raspberry Pi gesteckt werden – Vorsicht: Hierbei kann man bei falschem Verbinden einen Kurzschluss verursachen und Raspberry oder Display beschädigen!

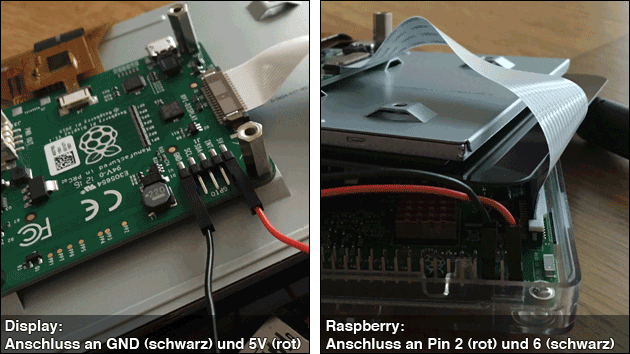

Dazu muss das eine Kabel (bei uns schwarz) mit dem Pin “GND” außen am Display und Port 6 des Raspberry verbunden werden, das zweite Kabel (rot) wird auf dem Display auf der anderen Seite des Steckers (“5V”) mit Pin 2 auf dem Raspberry Pi verbunden. Welcher Pin auf dem Raspberry welche Nummer und welche Belegung hat, zeigt unsere Grafik hier.
