ESP / NodeMCU: 5V Power-Output: So bekommt man 5V aus dem Board!
Die ESP Boards wie der NodeMCU oder die Wemos Boards haben in der Regel nur 3V Ausgänge, um Sensoren oder weitere Hardware (zum Beispiel LEDs) anzuschließen und mit Strom zu versorgen. Wer allerdings 5V benötigt, kann den ESP Chip trotzdem verwenden und muss nicht auf den Arduino ausweichen: Auch die NodeMCU und Wemos Boards können 5V abgeben, um weitere Geräte oder Sensoren zu versorgen.
In der Regel haben die Boards einen Pin mit der Bezeichnung “VIN”: Darüber lässt sich das Board mit Strom versorgen. Bekommt der kleine Mikrocontroller seinen Strom aber über den USB-Anschluss, stehen an dem “VIN” Pin 5V zur Verfügung, um Sensoren wie zum Beispiel einen Bewegungssensor oder einen Ultraschallsensor anzuschließen.

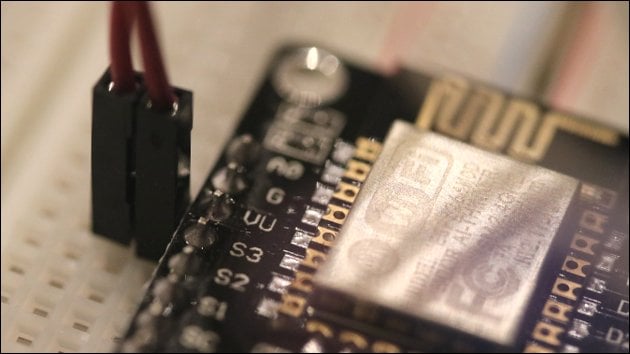

Hat das Board dagegen auch einen Pin mit der Beschriftung “VU”, kann man diesen statt dem “VIN” Pin nutzen, um die Sensoren zu versorgen (im Test funktionierten sie dann nur an dem “VU” Pin, nicht an dem “VIN” Pin.
5V Ausgang auf ESP Boards:
» “VU” Pin (wenn vorhanden)
» “VIN” Pin (wenn kein “VU” vorhanden)
-
